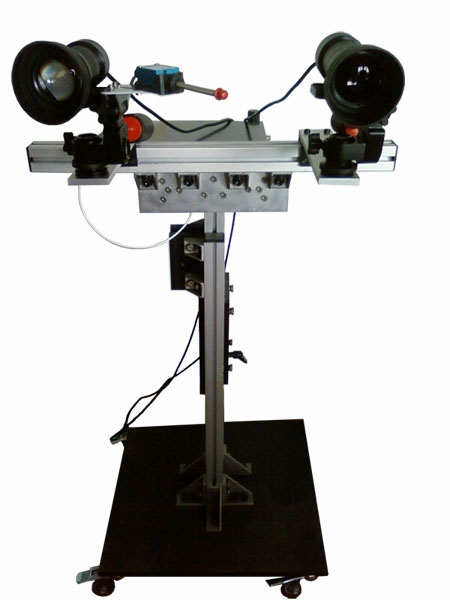

CM-2100 液晶电视机显示器白平衡自动调整系统
|
产品介绍：
- 集彩色分析仪和白平衡仪功能于一体，测量及调整LCD、背投、等离子等彩电的色坐标、亮度。
- 可以兼容测量并自动调试LCD、PDP、背投等各种普通及高清彩电的白平衡。
- 支持I2C总线和RS232串行通信方式自动调整白平衡。
- 带光学成像镜头的双色度型探测器，分别测量亮暗场。
系统组成：
工控机，探头自动驱动器，白平衡分析板， AV 信号板，总线接口板， VGA 信号板， VGA 转接板，亮、暗场探测器等。
主要技术指标：
| 亮度测量范围 |
亮场30-999cd/m2，暗场0.2-50cd/m2
|
|
亮度测量误差
|
小于±2%（定标后）
|
|
色品坐标测量误差
|
Δx，y ≤ ±0.002(定标后)
|
|
记忆频道
|
30个，长时间记忆，可随意校正
|
|
参数设置通道
|
100个，可保存100种电视的自动调整参数
|
|
白平衡自动调整
|
支持VGA、YPrPb、AV等信号下多种色温的白平衡自动连续调整。每种信号最多可支持6种色温、6种分辨率白平衡连续自动调整。
|
|
测量距离
|
近距离非接触或接触式测量(最远距离为14cm)
|
|
探头安装方式
|
探头可以水平放置，也可以垂直放置
|
|
探头自动进出装置
|
自动前进行程：200mm
|
|
测量速度
|
连续自动调整速度，每种色温模式约5秒
|
|
白平衡信号
|
提供AV、VGA、YPrPb等模拟和数字信号，亮度自动跟踪。信号模式可设置，支持640×480、800×600、1024×768、1920×1080（I、P）、576I、480I、720P 等分辨率不同频率、不同扫描方式的信号模式。
|
|
通信接口
|
具有I2C总线接口和RS232串行接口
|
|
测试功能
|
亮度、色品坐标、白平衡调整，同时模拟显示ΔR/G、ΔB/G、ΔG等。
|
|
|
